單段破碎機介紹
單段破碎機已發展至較為成熟的第四代破碎機械，是目前廣泛應用于礦山、化工、冶金、建材、電力等行業的常用的破碎設備。設備的配件不僅具有高的韌性同時具有優良的耐磨性，其耐磨性是Mn13的2-6倍，高鉻鑄鐵的3-5倍。另外，機器可根據用戶要求調合理的間隙，改變出料粒度，以滿足不同用戶的不同需求。
單段破碎機結構組成
主要有轉子、反擊板、破碎板、排料篦子、保險門、殼體和驅動部分等部件組成。其中破碎板和轉子是設備的核心。轉它由錘盤、端盤、錘頭、主軸、飛輪、膠帶輪、軸承和軸承座等組成，主軸采用優質合金材料；破碎板位于轉子的正前方，水平中心線以上，由破碎板體上裝若干齒板而成，齒板與轉子外延夾角，增加了對礦石的沖擊剪切作用。
單段破碎機設備優勢
1、單段破碎機具有很大的破碎腔和進料口，適宜大塊礦石順利進入。特殊結構的轉子能沿整個寬度擊打物料，因此破碎效率較一般破碎機高。順向排料篦子改善了物料的通過條件，在破碎含少量粘土的物料時篦縫不易堵塞。
2、單段破碎機適用于破碎抗壓強度＜150MPa的石灰石、泥灰?guī)r、砂巖、頁巖、石膏、煤等原料。它可以將采場運來的大塊礦石一次破碎成建筑用骨料，從而可以取代傳統的多段破碎，簡化工藝流程、節約基建投資和生產費用。
3、機械采用三腔曲面形破碎腔，使物料打擊次數增多，形成空中自身打擊，實現石打石解離破碎。使摩擦減少，減少錘頭磨損，減少電耗
4、設備具備破碎比大，最大進料粒度可達1.3-1.5m。并且出料粒度在3-150mm范圍可調整。
5、單段破碎機作業中出料細，加工骨料粒形好、粉狀料≤20%。
單段破碎機工作原理
物料進入破碎腔內，堆放在機內特設的中間托架上，錘頭在中間托架的間隙中運行，將物料連續擊碎而墜落，墜落的小塊經高速運轉的錘頭進一步打擊而細碎，最后經弧形篦板均整合格后卸出。

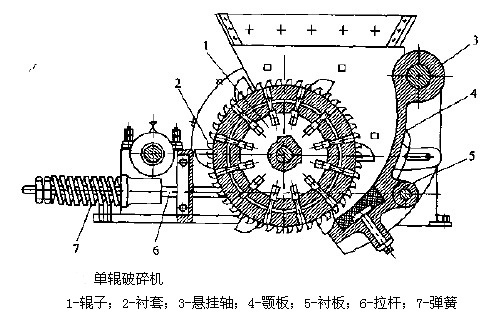

單段破碎機結構原理圖
單段破碎機技術參數
|
型號 |
最大進料粒度 |
處理能力（t/h） |
|
DPC140 |
≤800 |
45-140 |
|
DPC160 |
≤1000 |
60-240 |
|
DPC200 |
≤1250 |
120-420 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
